盒式交换机
S6720-EI系列下一代增强型万兆交换机

S6720-EI系列增强型万兆交换机是业界高性能的盒式交换机,支持丰富的业务特性、完善的安全控制策略、丰富的QoS等特性,可用于数据中心,服务器接入及园区网核心。


产品概述


S6720-EI系列万兆交换机(以下简称S6720-EI),是华为公司自主开发的新一代全万兆盒式交换机,可用于数据中心万兆服务器接入、园区网的汇聚或核心。

S6720-EI是业内高性能的盒式交换机之一,提供全线速万兆接入接口和40GE上行接口,使万兆服务器高密度接入和园区网高密度40GE核心或汇聚成为可能。同时,S6720-EI支持丰富的业务特性、完善的安全控制策略、丰富的QoS等特性以满足数据中心扩展性、可靠性、可管理性及安全性等诸多挑战。

简约款型S6720S-26Q-EI-24S仅有220mm进深,可以满足300mm深的机柜放置,节省安装空间。



产品外观



S6720-EI目前有形态如下:

产品外观 描述
24×10GE SFP+端口,2×40GE QSFP+端口
  一个扩展插槽
  可插拔双电源,支持交流或者直流供电

S6720-30C-EI-24S-DC

支持USB
  包转发率:720 Mpps
  交换容量:2.56Tbps/23.04Tbps
48×10GE SFP+端口,2×40GE QSFP+端口
  一个扩展插槽
  可插拔双电源,支持交流或者直流供电

S6720-54C-EI-48S-DC

支持USB
  包转发率:1080 Mpps
  交换容量:2.56Tbps/23.04Tbps
24×10GE SFP+,2×40GE QSFP+
  可插拔双电源,支持交流供电

S6720S-26Q-EI-24S-AC

支持USB
  包转发率:480 Mpps
  交换容量:2.56Tbps/23.04Tbps



产品特性


大容量高密万兆接入和40GE上行

  • 随着用户端对业务带宽需求不断提高,服务器端的万兆网卡应用越来越广泛以提供更大的带宽服务。数据中心服务器交换机迫切需要提供更高的转发性能和万兆端口扩展能力。S6720-EI系列盒式交换机拥有业内同档次设备领先的万兆端口密度、交换容量,单台设备可以最多支持48个全线速转发的万兆端口,支持高达6个全线速QSFP+口。
  • 端口支持GE和10GE灵活接入,自动识别安装光模块类型,从而很大程度保护用户投资和确保使用的灵活性。
  • 针对于数据中心数据流量大和无阻塞传输的要求,S6720-EI交换机可以提供强大的缓存能力,并且支持先进的缓存调度机制,从而可以保证设备缓存能力有效利用。


完善的安全控制策略

  • S6720-EI提供多种安全保护功能。支持DOS(Denial of Service)类防攻击、网络的防攻击、用户的防攻击等功能。其中DOS类防攻击主要包括SYN Flood、Land、Smurf、ICMP Flood。网络的防攻击主要是指STP的BPDU/Root攻击。用户的防攻击涉及DHCP仿冒攻击、中间人攻击、IP/MAC Spoofing 攻击、DHCP request flood、改变 CHADDR 值的 DOS 攻击等等。
  • S6720-EI支持通过建立和维护DHCP Snooping绑定表,对不符合绑定表项的非法报文(ARP欺骗报文、擅自修改IP地址等)直接丢弃,有效防止黑客或攻击者通过ARP报文实施园区网常见的“中间人”攻击。利用DHCP Snooping 的信任端口特性还可以保证DHCP Server 的合法性。
  • S6720-EI支持ARP表项严格学习功能,可以防止因ARP欺骗攻击将交换机ARP表项占满,导致正常用户无法上网。同时,支持IP Source Check 特性,防止包括MAC 欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒带来的DOS攻击;S6720-EI支持 URPF功能,保证端口接收到数据包时,会反向查找路径验证数据包的真实性,从而有效地杜绝了网络中日益泛滥的源地址欺骗。
  • S6720-EI支持集中式MAC地址认证和802.1x 认证,支持用户账号、IP、MAC、VLAN、端口、客户端是否安装病毒防范等用户标识元素的,同时实现用户策略(VLAN、QoS、ACL)的动态下发。
  • S6720-EI支持基于端口的源MAC地址学习限制功能,有效防止用户源MAC欺骗冲击设备MAC表项,导致正常用户无法学到MAC表而泛洪的问题等。


完备的可靠性保护机制

  • S6720-EI支持双电源冗余供电.。用户可灵活选择单电源工作模式或者双电源工作模式,提高了设备可靠性;两个可插拔风扇提升了稳定性,设备MTBF时间业界领先。
  • S6720-EI对传统的STP/RSTP/MSTP生成树进行了增强,支持MSTP多进程,大大提高接入环实例数目。还支持Smartlink和RRPP等增强型以太网技术,可以实现毫秒级链路保护倒换,保证高可靠性的网络质量。此外,针对Smartlink和 RRPP均提供多实例功能,可实现链路负载分担,进一步提高了链路带宽利用率。
  • S6720-EI支持以太Trunk(E-Trunk)功能。在使用E-Trunk之后,CE设备可以通过E-Trunk双归接入到两台PE设备上,实现了跨设备的链路聚合和链路负载分担功能,也极大的提升了接入侧设备的可靠性。
  • S6720-EI支持智能以太保护SEP(Smart Ethernet Protection),SEP是一种专用于以太网链路层的环网协议,适用于半环组网场景,提供毫秒级快速业务倒换性能,保证业务的不中断。SEP协议简单可靠、倒换性能高、维护方便、拓扑灵活,可以大大方便用户进行网络的管理和规划。
  • S6720-EI支持G.8032(Ethernet Ring Protection Switching,简称ERPS)业界最新的环网标准协议,ERPS标准基于传统的以太网MAC和网桥功能,利用以太网成熟的OAM功能和一个环网自动保护倒换(Ring APS,简称R-APS)协议,实现以太环网的毫秒级快速保护倒换。ERPS支持多种业务,组网模式灵活,为客户带来更低的OPEX和CAPEX。
  • S6720-EI支持VRRP虚拟路由冗余协议,构建VRRP备份组,保持通讯的连续性和可靠性,有效保障网络接入的连续性和可靠性。支持在设备上配置多条等价路由的方式实现上行路由的冗余备份,当主上行路由发生故障时自动切换到下一个备份路由上去,实现上行路由的多级备份。



丰富的Qos控制

  • S6720-EI支持多种QOS控制手段,可以基于五元组、IP优先级、TOS、DSCP、IP协议类型、ICMP类型、TCP源端口、VLAN、以太网帧协议类型、CoS等信息,实现复杂流流分类功能,支持双向ACL。S6720-EI支持基于流的双速三色限速功能,每端口支持8个优先级队列,支持WRR、DRR、SP、WRR+SP、DRR+SP多种队列调度算法和WRED拥塞避免机制,有效地保证了话音、视频和数据等网络业务不同的质量要求。


良好的可扩展性

  • S6720-EI支持智能堆叠 iStack功能,能够将多台设备虚拟化为一台逻辑设备来管理和使用。普通端口可以通过命令行配置为堆叠端口,使端口应用更加灵活。通过光纤进行堆叠可大幅增加堆叠的距离,突破了传统堆叠距离的限制。相对单一设备,智能堆叠在扩展性、可靠性、性能和整体架构等方面均具有强大的优势。当客户需要扩容或者有单个设备故障需要替换时,可实现对“新增设备”的热插拔,从而减少了业务中断对客户的影响;相对于框式交换机来说,智能堆叠在性能和端口密度方面突破了硬件架构的限制。而对管理来说,堆叠后的数台设备在逻辑上可认为是一台,实现单一IP管理,大大降低系统扩展以及运维的成本。



贴心的可管理性

  • S6720-EI采用“一次进站”方案, 支持自动配置、即插即用、USB开局、自动批量远程升级功能,便于部署升级和业务发放,简化后续的管理和维护性能。从而大大降低了维护成本。
  • S6720-EI支持SNMP v1/v2c/v3, CLI命令行、Web网管等多样化的管理和维护方式,设备管理更加灵活。支持NTP、SSHv2.0、HWTACACS、RMON、多日志主机、基于端口的流量统计,支持NQA网络质量分析,有利于进一步作好网络规划和改造。
  • S6720-EI支持GVRP,实现VLAN动态分发、注册和传播VLAN属性,减少手工配置量、保证VLAN配置正确性,减少因为配置不一致而导致的网络互通问题。
  • S6720-EI支持MUX VLAN功能。MUX VLAN提供了一种在VLAN的端口间进行二层流量隔离的机制。采用两层VLAN隔离技术,只有上层VLAN全局可见,下层VLAN相互隔离。MUX VLAN通常用来防止连接到某些接口或接口组的网络设备之间的相互通信,但却允许与默认网关进行通信。例如在企业内部网,客户端口可以同服务器端口通讯,但客户端口之间不能通讯。
  • S6720-EI支持BFD链路快速检测功能,能为OSPF、ISIS、VRRP、PIM等协议提供毫秒级检测机制,提高了网络可靠性。S6720-EI遵循IEEE 802.3ah和802.1ag提供点到点以太网故障管理功能,可以用于检测用户链路上的故障。完善的以太网OAM功能,能够有效提高以太网的网络管理维护能力,保障网络的稳定运行。



丰富的IPv6特性

  • S6720-EI提供双协议栈,可平滑升级。S6720-EI硬件支持IPv4/IPv6双栈和IPv6 over IPv4隧道(包括手工Tunnel,6to4 Tunnel,ISATAP Tunnel),既可以用于纯IPv4或IPv6网络,也可以用于IPv4到IPv6共存的网络,组网方式灵活,充分满足当前网络从IPv4向IPv6过渡的需求。
  • S6720-EI支持丰富的IPv6路由协议,包括RIPng、OSPFv3。支持IPv6的邻居发现协议(Neighbor Discovery Protocol,NDP),管理邻居节点的交互。支持PMTU发现(Path MTU Discovery)机制,可以找到从源端到目的端的路径上一个合适的MTU 值,以便有效地利用网络资源并得到优秀的吞吐量。



OPS

  • OPS(Open Programmability System),是基于Python语言的开放可编程系统,IT管理员可以通过Python脚本对交换机进行运维功能的编程,快速实现功能创新,实现智能化运维。



VxLAN

  • 通过VXLAN,构建统一虚拟交换网(UVF),实现在同一张物理网络上可进行多套业务网络或租户网络的融合部署,业务/租户网络彼此安全隔离,真正实现了“一网多用”,在满足不同业务/客户的数据承载需求的同时,节省网络重复建设成本,提升网络资源使用效率。S6720-EI系列交换机支持VXLAN特性,支持集中式网关和分布式网关部署方式,支持BGP-EVPN协议实现VXLAN隧道自动建立,并且可以通过Netconf/YANG进行配置。


云管理

  • 支持双桟模式,可灵活选择云管理模式或本地管理;支持通过华为云管理平台对设备进行云配置、云监控、 云巡检,支持移动APP运维。



产品规格



项目 S6720-30C-EI-24S-AC S6720-54C-EI-48S-AC S6720S-26Q-EI-24S-AC
S6720-30C-EI-24S-DC S6720-54C-EI-48S-DC
固定端口 24×10GE SFP+端口,2×40GE QSFP+端口 48×10GE SFP+端口,2×40GE QSFP+端口 24×10GE SFP+端口,2×40GE QSFP+端口
扩展插槽 1个扩展插槽 1个扩展插槽 不支持
MAC地址表 288K
支持MAC地址自动学习和老化
支持静态、动态、黑洞MAC表项
支持源MAC地址过滤
VLAN特性 支持4K个VLAN
支持Guest VLAN、Voice VLAN
支持基于MAC/协议/IP子网/策略/端口的VLAN
支持1:1和N:1 VLAN交换功能
支持基本、灵活QinQ功能
IPv4路由 静态路由、RIP V1/2、ECMP、支持URPF
OSPF、IS-IS、BGP
支持VRRP
支持策略路由
支持路由策略
IPv6路由 静态路由
支持RIPng
支持OSPFv3
支持BGP4+
支持ISISv6
IPv6特性 支持ND(Neighbor Discovery)
支持PMTU
支持IPv6 Ping
支持6to4 、ISATAP 、手动配置隧道
支持基于源IPv6 地址、目的IPv6 地址、四层端口、协议类型等ACL
支持MLD v1/v2 snooping
组 播 支持二层静态组播MAC
支持MAC模式转发
支持IGMP Snooping和快速离开机制
支持组播VLAN
支持MLD Snooping
支持IGMP Proxy
支持可控组播
基于端口的组播流量统计
支持IGMP v1/v2/v3
支持PIM-SM、PIM-DM、PIM-SSM
支持MSDP
支持MVPN
QoS/ACL 支持对端口接收和发送报文的速率进行限制
支持报文重定向
支持基于端口的流量监管,支持双速三色CAR功能
每端口支持8个队列
支持WRR、DRR、SP、WRR+SP、DRR+SP队列调度算法
支持WRED
支持报文的802.1p和DSCP优先级重新标记
支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、协议、VLAN的非法帧过滤功能
支持基于队列限速和端口整形功能
可靠性 支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议
支持BPDU保护、根保护和环回保护
支持RRPP环型拓扑和RRPP多实例
支持SmartLink树型拓朴和SmartLink多实例,提供主备链路的毫秒级保护
支持智能以太保护协议(SEP)
支持ERPS以太环保护协议(G.8032)
支持BFD for OSPF/ISIS/VRRP/PIM协议
支持增强Trunk(E-trunk)
MPLS 支持MPLS L3VPN
支持MPLS L2VPN(VPWS/VPLS)
支持MPLS-TE
支持MPLS QoS
安全特性 支持防止DOS、ARP攻击功能、ICMP防攻击
支持IP、MAC、端口、VLAN的组合绑定
支持端口隔离、端口安全、Sticky MAC
支持MAC地址强制转发(MFF)
支持MAC地址学习数目限制
支持IEEE 802.1X认证,支持单端口最大用户数限制
支持AAA认证,支持Radius、HWTACACS、NAC等多种方式
支持SSH V2.0
支持HTTPS
支持CPU保护功能
支持黑名单和白名单
超级虚拟交换网(SVF) 支持作为SVF Parent,将下联交换机纵向虚拟为一台设备管理,并支持2层Client架构
支持作为SVF Client。
Openflow 支持多控制器
支持多级流表
支持Group table
支持Meter
支持Openflow 1.3标准
VxLAN 支持VxLAN功能,支持VxLAN二层网关、三层网关,支持BGP EVPN,实现自动建立隧道
支持通过Netconf/YANG进行配置
管理和维护 支持智能堆叠iStack(业务口实现)
支持虚拟电缆检测(VCT)
支持以太网OAM(802.3ah 和 802.1ag)
支持SNMPv1/v2c/v3
支持RMON
支持网管系统、支持WEB网管特性
支持系统日志、分级告警
支持GVRP协议
支持MUX VLAN功能
支持sFlow
环境要求 工作温度:0-1800 m,0-45℃;1800-5000 m,海拔每增加220米降低1℃
相对湿度:5%~95%(无凝露)
输入电压 AC:
额定电压范围:100-240V AC ;50/60Hz
最大电压范围:90-264V AC;47/63Hz
DC:
额定电压范围:-48~-60V DC
最大电压范围:-36~-72V DC
外形尺寸mm 442×420×44.4 442×420×44.4 442×220×44.4
(宽×深×高)
典型功耗 AC供电:不带插卡147W,带插卡166W AC供电:不带插卡190W,带插卡209W 109W
DC供电:不带插卡141W,带插卡160W DC供电:不带插卡185W,带插卡204W



组网应用

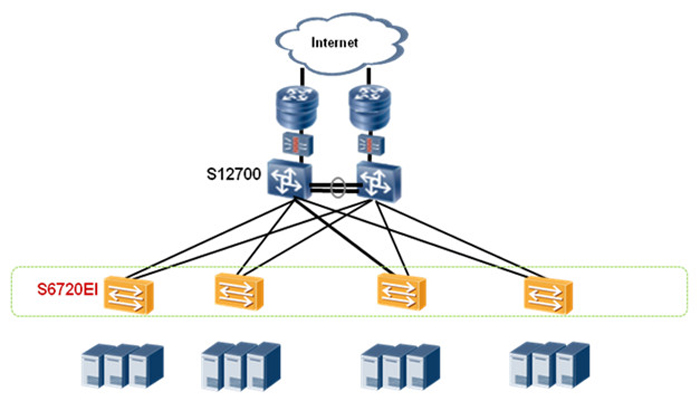

在数据中心的典型应用

如下图,采用S12700系列敏捷交换机作为数据中心核心,通过集成的防火墙、负载均衡等多业务板卡来实现安全保证和流量均衡。万兆服务器接入可使用S6720-EI提供高密度的万兆接入方案。

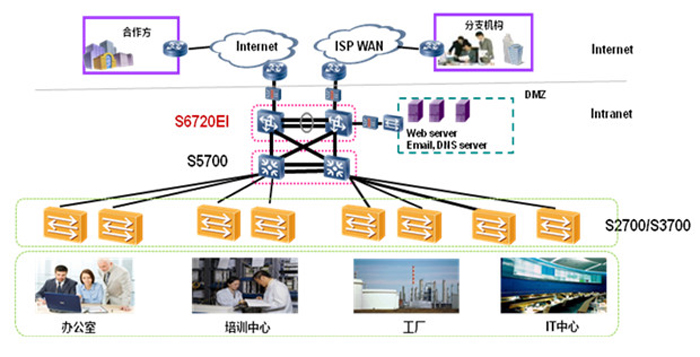

在园区网的应用

S6720-EI可用于中小型园区网的核心,其业界领先的高密度全线速万兆端口,顺应网络带宽需求日益膨胀的趋势;其丰富的业务特性、完善的安全控制机制使得S6720成为园区交换机高性价比的选择。
