框式交换机
S12700系列敏捷交换机

S12700是面向下一代园区网核心设计开发的敏捷交换机,采用全可编程架构,灵活快速满足业务需求,新业务6个月即可上线。
>提供高性能的L2/L3交换服务,百万级硬件表项,满足园区10年演进
>内置大容量WLAN AC控制器实现有线无线业务的深度融合,突破无线AC的容量瓶颈



产品概述

S12700系列交换机是华为公司面向下一代园区网核心而专门设计开发的敏捷交换机,该系列产品可灵活快速满足客户定制需求,助力客户平滑演进至SDN网络。S12700系列交换机内置随板WLAN AC无线局域网接入控制器,实现有线无线真正融合;支持iPCA网络包守恒算法,可对任意业务流随时随地逐点检测,助力客户对业务的精准管理。该产品基于华为公司自主研发的通用路由平台VRP,在提供高性能的L2/L3层交换服务基础上,进一步融合了MPLS VPN、硬件IPv6、桌面云、视频会议等多种网络业务,提供不间断升级、不间断转发、CSS2交换网硬件集群主控1+N备份、硬件Eth-OAM/BFD、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络长时间正常运行,从而降低了客户的总拥有成本(TCO)。

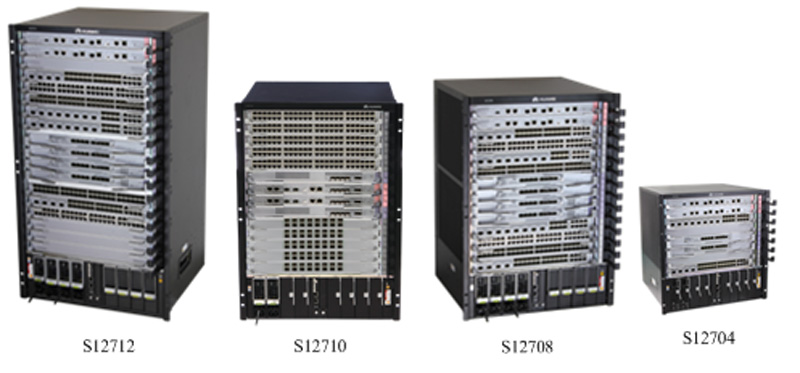

S12700系列目前提供S12712、S12710、S12708、S12704四种产品形态。



产品特点



让网络更敏捷地为业务服务

  • S12700凭借其灵活的报文处理及流量控制能力,深入贴近业务,满足现在及未来的各种挑战,助力客户构建弹性扩展的网络。
  • 在完全覆盖传统交换机能力基础上,S12700通过开放接口和自定义转发流程,满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能,也可以将诉求交由厂商,与厂商共同开发完成,打造企业专属园区网络。


更敏捷地实现丰富业务特性

  • S12700内置随板AC,无需额外购买AC硬件;整机最大可管理6K AP;整机转发性能可达4T-bit,解决外置AC处理性能瓶颈,从容面向高速无线时代。
  • S12700支持统一用户管理功能,屏蔽了接入层设备能力和接入方式的差异,支持PPPoE/802.1X/MAC/Portal等多种认证方式,支持对用户进行分组/分域/分时的管理,用户、业务可视可控,实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃
  • S12700支持Service Chain业务编排功能,Service Chain对网络增值业务处理能力(如下一代防火墙NGFW)进行虚拟化,以便园区网络实体(如交换机、路由器、AC、AP、终端设备)可以无差别的利用这些能力,而不受物理位置的约束,提供一种更灵活部署园区增值业务的解决方案,减少客户设备投资和维护成本。
  • S12700支持1588v2和同步以太,满足网络系统高精度的同步需求。


更敏捷地实现网络精准管理

  • iPCA网络包守恒算法,改变了传统利用模拟流量做故障定位的检测模型,可对任意业务流随时随地逐点检测网络质量,无需额外开销;可在短时间内立刻检测业务闪断性故障,检测直接精准到故障端口,实现从“粗放式运维”到“精准化运维”的大转变。
  • SVF2.0超级虚拟交换网,创新实现不仅将盒式交换机纵向虚拟为框式交换机板卡,而且将AP纵向虚拟为框式交换机的端口,使得原来“核心/汇聚+接入交换机+AP”的网络架构,虚拟化为一台设备进行管理,提供业界简约、便捷的网络管理方案。
  • S12700把WLAN领域中“AC管理AP”的优秀实践应用到“核心交换机管理接入交换机”上,免除了接入交换机的繁琐配置,实现开局时接入交换机和AP的“零配置”。



业界领先的高规格板卡

  • S12700提供百万级硬件表项规格,远超传统交换机:高达1M MAC表项,3M FIB表项,满足广电、教育城域网核心等大路由应用;高达1M Netstream表项,满足校园网、大型企业等需要精细化流表统计的应用需求。
  • S12700内置大缓存,可实现每端口200ms数据缓存,确保突发流量不丢包,视频业务清晰流畅。
  • S12700支持48*10GE、16*40GE、8*100GE等高密线卡。整机最大支持576个10GE端口、192个40GE端口、96个100GE端口,充分满足多媒体视频会议、数据访问等大带宽应用需求,保护用户的投资。



端到端的高可靠性设计

网络级:端到端的硬件保护倒换技术
S12700支持硬件Eth-OAM、BFD等链路检测技术,及G.8032、智能以太保护协议SEP等标准/兼容标准的链路倒换技术,提供端到端50ms硬件级倒换,打造反应迅速、业务可靠园区。
S12700支持快速自愈保护技术HSR(High-speed Self Recovery ),独家实现端到端IP MPLS承载网50ms倒换保护,进一步提升网络可靠性。
设备级:CSS2交换网硬件集群技术
S12700采用源自华为高端核心路由器已广泛成熟使用的背靠背集群,在继承CSS交换网集群技术的基础上,创新推出CSS2第二代集群交换机系统,即CSS2交换网硬件集群。
CSS2采用交换网硬件通道互联,集群系统的控制报文和数据报文不需要经由业务板卡转发,而是直接通过交换网一次转发。相对于传统业务口集群而言,不仅减少了软件故障可能带来的干扰,降低了板卡故障带来的风险,在时延上也大大缩减。
CSS2创新支持主控1+N备份,集群系统中只要保证任意一框的一个主控板运行正常,多框业务即可稳定运行。相对于传统业务口集群系统,每个框至少要有一块主控单元运行正常的限制,进一步提高了集群系统的可靠性。
CSS2采用集群不分裂架构,集群系统的控制报文和数据报文走独立的通道,即使所有交换网间链路均发生故障,控制报文也可通过主控板之间的控制通道在设备间互通,集群系统不会分裂。而传统业务口集群技术,控制报文和数据报文都是通过业务板间的链路进行转发,一旦集群间链路故障,数据报文和控制报文都会丢失,集群系统的设备无法互通,造成集群分裂。


全面的安全防护

  • S12700支持MACsec,提供逐跳设备的数据安全传输,适用于政府、金融等对数据机密性要求较高的场合。
  • NGFW新一代防火墙业务处理板,在提供传统防火墙、身份认证、Anti-DDoS等基础防御功能外,同时支持IPS、反垃圾邮件、Web安全、应用控制等专业安全功能。
  • 全面创新的下一代环境感知和访问控制。通过应用、内容、时间、用户、威胁和位置六个维度的组合,全局感知日益增多的应用层威胁,实现应用层安全防护。
  • 专用软硬件平台架构,IAE单次解析引擎,智能感知应用信息后,全安全特性并行处理;内置内容检测硬件加速组件,提升应用层防护效率,保障全安全特性开启下的万兆性能。


VXLAN

  • 通过VXLAN,构建统一虚拟交换网(UVF),实现在同一张物理网络上进行多套业务网络或租户网络的融合部署,业务/租户网络彼此安全隔离,真正实现了“一网多用”。在满足不同业务/客户的数据承载需求的同时,节省网络重复建设成本,提升网络资源使用效率。S12700系列交换机支持VXLAN特性,支持集中式网关和分布式网关部署方式,支持BGP-EVPN协议实现VXLAN隧道动态建立,并且可以通过Netconf/YANG进行配置。



OPS开放可编程系统

  • OPS(Open Programmability System),是基于Python语言的开放可编程系统。IT管理员可以通过Python脚本对交换机进行运维功能的编程,快速实现功能创新,实现智能化运维。


大数据安全协同

  • 交换机通过Netstream采集园区网络数据,上报给华为CIS(Cybersecurity Intelligence System)大数据安全分析系统,进行网络的安全威胁事件信息检测和全网的安全态势展示,进一步地可自动或手动对安全威胁事件做出相应处理。CIS将此策略联动给Agile Controller,自动下发给敏捷交换机进行安全事件处理,保障园区网络安全。


智能诊断

  • 开放式智能诊断系统OIDS(Open Intelligent Diagnosis System)将常规部署于网管上的设备健康监控和故障诊断功能集成在交换机软件内部,实现设备单机侧智能诊断功能。交换机部署OIDS后会周期性地采集并记录设备运行信息,并自动判断是否产生故障,如果产生故障则自动定位或者帮助定位故障原因,提高维护人员的故障定位效率,全面提升设备的可维护性。


产品规格



项目 S12704 S12708 S12710 S12712
交换容量 28.8/102.4Tbps 52.48/204.8Tbps 64.32/256Tbps 78.08/307.2Tbps
包转发率 3600/24000Mpps 7200/48000Mpps 8400/72000Mpps 10080/86400Mpps
主控板槽位数 2 2 2 2
交换网板槽位数 2 4 4(其中2个为主控集成) 4
业务板槽位数 4 8 10 12
风扇框 2 4 4 5
架构 CLOS架构
冗余设计 主控、交换网板、电源、风扇框(前后及左后风道)
虚拟化 支持CSS2交换网硬件集群,集群主控1+N备份,
1.92T集群带宽,4μs跨框时延
无线管理 支持随板AC
支持AP接入控制、AP域管理和AP配置模板管理
支持射频模板管理、统一静态配置和集中动态管理
支持WLAN基本业务、QoS、安全和用户管理
用户管理 支持有线无线统一用户管理
支持PPPoE、802.1X、MAC、Portal认证方式
支持基于流量和时长计费方式
支持分组分域分时授权方式
iPCA质量感知 支持直接对业务报文标记以获得丢包数量和丢包率的实时统计
支持二三层网络网络级和设备级丢包数量和丢包率统计
SVF2.0 简化运维 支持将多达4K个Client节点(接入交换机与AP)虚拟为一台设备管理
支持2层AS
支持与第三方厂商混合组网管理
VxLAN 支持VXLAN集中式网关和分布式网关
支持BGP EVPN
支持通过Netconf配置
VLAN 支持4K个VLAN
支持Access、Trunk、Hybrid方式,支持LNP链路类型自协商
支持default VLAN
支持VLAN 交换
支持QinQ、增强型灵活QinQ
支持基于MAC的动态VLAN分配
ARP 支持256K ARP表项
MAC地址功能 支持1M MAC地址表项
支持MAC地址自动学习和老化
支持静态、动态、黑洞MAC表项
支持源MAC地址过滤
支持基于端口和VLAN的MAC地址学习限制
环网保护技术 支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)
支持SEP智能以太保护协议
支持BPDU保护、Root保护、环路保护
支持BPDU Tunnel
支持ERPS以太环保护协议(G.8032)
IP路由 支持3M IPv4路由表项
支持RIP、OSPF、ISIS、BGP等IPv4动态路由协议
支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6动态路由协议
组播 支持128K 组播路由表项
支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping
支持 PIM DM、PIM SM、PIM SSM
支持MSDP、MBGP
支持用户快速离开机制
支持组播流量控制
支持组播查询器
支持组播协议报文抑制功能
支持组播CAC
支持组播ACL
MPLS 支持MPLS基本功能
支持MPLS OAM
支持MPLS TE
支持MPLS VPN/VLL/VPLS
可靠性 支持LACP、支持跨设备E-Trunk
支持VRRP、BFD for VRRP
支持 BFD for BGP/IS-IS/OSPF/静态路由
支持 NSR、NSF、GR for BGP/IS-IS/OSPF/LDP
支持TE FRR、IP FRR
支持以太网OAM 802.3ah和802.1ag(硬件级)
支持快速自愈保护技术HSR
支持 ITU-Y.1731
支持DLDP
支持运行中软件升级ISSU
ACL/QoS 支持256K ACL
支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类
支持ACL、CAR、Remark、Schedule等动作
支持SP、WRR、DRR、SP+WRR、SP+DRR等队列调度方式
支持WRED、尾丢弃等拥塞避免机制
支持多级H-QoS
支持流量整形
网络同步 支持同步以太
支持1588v2
配置与维护 支持Console、Telnet、SSH等终端服务
支持SNMPv1/v2/v3等网络管理协议
支持通过FTP、TFTP方式上载、下载文件
支持BootROM升级和远程在线升级
支持热补丁
支持用户操作日志
支持OPS
安全管理 支持MAC地址认证、Portal认证、802.1x认证、DHCP Snooping触发认证
支持MACsec
支持RADIUS和HWTACACS用户登录认证
命令行分级保护,未授权用户无法侵入
支持防范DoS攻击、TCP的SYN Flood攻击、UDP Flood攻击、广播风暴攻击、大流量攻击
支持1K CPU硬件队列实现控制面协议报文分级调度和保护
支持RMON
支持安全启动(需使用支持安全启动的主控板)
安全防护* 支持Firewall功能
支持NAT功能
支持IPSec VPN、SSL VPN功能
支持负载均衡功能
支持IPS入侵防御
缓存容量 支持每端口200ms数据缓存
互通性  VBST基于VLAN生成树协议(和PVST/PVST+/RPVST 互通)
 LNP 链路类型协商协议(和DTP相似功能)
 VCMP VLAN集中管理协议(和VTP相似功能)
绿色节能 支持802.3az能效以太网
机箱尺寸mm(高*宽*深) 441.7*442*489,10U 663.95*442*489,15U 663.95*442*489,15U 841.75*442*489,19U
机箱重量(空配) 29kg 42kg 37kg 63kg
工作电压 DC:–40V~–72V
AC:90V~290V
整机最大功耗 ≤2200W ≤4400W ≤4400W ≤6600W



订购信息



S12700基本配置
LE2BN66ED000 N66E直流总装机柜(共8路60A输出,单路最大2200W,600X600X2200mm)
LE2BN66EA000 N66E交流总装机柜(共4路16A输出,单路最大2500W,600X600X2200mm)
ET1BS12704S0 S12704总装机箱
ET1BS12708S0 S12708总装机箱
ET1BS12710S0 S12710总装机箱
ET1BS12712S0 S12712总装机箱
ET1MFBX00000 宽电压129风机盒
EH1M00FBX000 宽电压74风机盒
监控板
EH1D200CMU00 集中监控板
主控处理单元
ET1D2MPUA000 S12700 主控处理单元A(可选配时钟)
ET1D2MPUBC00 S12710 主控处理单元B(可选配时钟)
ET1D2MPUBC01 S12710 主控处理单元B(支持安全启动)
交换处理单元
ET1D2SFUA000 S12700 交换网单元A
ET1D2SFUB000 S12700 交换网单元B
ET1D2SFUC000 S12700 交换网单元C
ET1D2SFUD000 S12700 交换网单元D
百兆/千兆以太网电接口板
ET1D2G48TEA0 48端口十兆/百兆/千兆以太网电接口板(EA,RJ45)
ET1D2G48TEC0 48端口十兆/百兆/千兆以太网电接口板(EC,RJ45)
ET1D2G48TX1E 48端口十兆/百兆/千兆以太网电接口板(X1E,RJ45)*
百兆/千兆以太网光接口板
ET1D2G24SEC0 24端口百兆/千兆以太网光接口板(EC,SFP)
ET1D2G48SEA0 48端口百兆/千兆以太网光接口板(EA,SFP)
ET1D2G48SEC0 48端口百兆/千兆以太网光接口板(EC,SFP)
ET1D2G48SX1E 48端口百兆/千兆以太网光接口板(X1E,SFP)
百兆/千兆以太网光电混合接口板
ET1D2T36SEA0 36端口十兆/百兆/千兆以太网电接口和12端口百兆/千兆以太网光接口板(EA,RJ45/SFP)
万兆以太网光接口板
ET1D2X04XEA0 4端口万兆以太网光接口板(EA,XFP)
ET1D2X04XEC1 4端口万兆以太网光接口板(EC,XFP)
ET1D2S04SX1E 4端口万兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo电接口板(X1E,RJ45/SFP/SFP+)
ET1D2S08SX1E 8端口万兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo电接口板(X1E,RJ45/SFP/SFP+)
ET1D2X12SSA0 12端口万兆以太网光接口板(SA,SFP+)
ET1D2X16SSC2 16端口万兆以太网光接口板(SC,SFP+)
ET1D2X32SSC0 32端口万兆以太网光接口板(SC,SFP+)
ET1D2X48SEC0 48端口万兆以太网光接口板(EC,SFP+)
ET1D2X32SX2H 32端口万兆以太网光接口板(X2H,SFP+)
ET1D2X32SX2S 32端口万兆以太网光接口板(X2S,SFP+)
ET1D2X32SX2E 32端口万兆以太网光接口板(X2E,SFP+)
ET1D2S24SX2S 24端口万兆以太网接口和8端口千兆以太网光接口板(X2S,SFP+)
ET1D2S24SX2E 24端口万兆以太网接口和8端口千兆以太网光接口板(X2E,SFP+)
ET1D2S16SX2S 16端口万兆以太网接口和16端口千兆以太网光接口板(X2S,SFP+)
ET1D2S16SX2E 16端口万兆以太网接口和16端口千兆以太网光接口板(X2E,SFP+)
ET1D2X48SX2S 48端口万兆以太网接口板(X2S,SFP+)
40GE以太网光接口板
ET1D2L02QSC0 2端口40GE以太网光接口板(SC,QSFP+)
ET1D2L08QSC0 8端口40GE以太网光接口板(SC,QSFP+)
EH1D2L08QX2E 8端口40GE以太网光接口板(X2E,QSFP+)
ET1D2L16QX2H 16端口40GE以太网光接口板(X2H,QSFP+)
100GE以太网光接口板
ET1D2C02FEE0 2端口100GE以太网光接口板(EE,CFP)
ET1D2C04HX2H 4端口100GE以太网光接口板(X2H,QSFP28)
ET1D2C08HX2H 8端口100GE以太网光接口板(X2H,QSFP28)
ET1D2C04HX2S 4端口100GE以太网光接口板(X2S,QSFP28)
ET1D2C04HX2E 4端口100GE以太网光接口板(X2E,QSFP28)
ET1D2H02QX2S 2端口100GE以太网接口和2端口40GE以太网光接口板(X2S,QSFP28)
ET1D2H02QX2E 2端口100GE以太网接口和2端口40GE以太网光接口板(X2E,QSFP28)
业务子卡
EH1D2VS08000 8端口万兆交换网集群业务子卡(SFP+)
ET1D2VQ06000 6端口40GE集群业务子卡(QSFP+)
LE0D00CKMA00 时钟扣板-1588
增值业务处理板
ET1D2FW00S00 下一代防火墙业务处理板A-含华为通用安全平台软件
ET1D2FW00S01 下一代防火墙业务处理板B-含华为通用安全平台软件
ET1D2FW00S02 下一代防火墙业务处理板C-含华为通用安全平台软件
ET1D2IPS0S00 入侵防御和入侵检测业务处理板A-含华为通用安全平台软件
ACU2 WLAN ACU2无线接入控制板(含128 AP控制资源)
光模块
FE-SFP光模块
SFP-FE-SX-MM1310 光模块-SFP-100M/155M-多模模块(1310nm,2km,LC)
eSFP-FE-LX-SM1310 光模块-eSFP-100M/155M-单模模块(1310nm,15km,LC)
S-SFP-FE-LH40-SM1310 光模块-eSFP-FE-单模模块(1310nm,40km,LC)
S-SFP-FE-LH80-SM1550 光模块-eSFP-FE-单模模块(1550nm,80km,LC)
GE-SFP光模块
SFP-1000BaseT 电模块-SFP-GE-电接口模块(100m,RJ45)
eSFP-GE-SX-MM850 光模块-eSFP-GE-多模模块(850nm,0.5km,LC)
SFP-GE-LX-SM1310 光模块-SFP-GE-单模模块(1310nm,10km,LC)
S-SFP-GE-LH40-SM1310 光模块-eSFP-GE-单模模块(1310nm,40km,LC)
S-SFP-GE-LH40-SM1550 光模块-eSFP-GE-单模模块(1550nm,40km,LC)
S-SFP-GE-LH80-SM1550 光模块-eSFP-GE-单模模块(1550nm,80km,LC)
eSFP-GE-ZX100-SM1550 光模块-eSFP-GE-单模模块(1550nm,100km,LC)
10GE-XFP光模块
XFP-SX-MM850 光模块-XFP-10G-多模模块(850nm,0.3km,LC)
XFP-STM64-LX-SM1310 光模块-XFP-10G-单模模块(1310nm,10km,LC)
XFP-STM64-LH40-SM1550 光模块-XFP-10G-单模模块(1550nm,40km,LC)
XFP-STM64-SM1550-80km 光模块-XFP-10G-单模模块(1550nm,80km,LC)
10GE-SFP+光模块
OMXD30000 光模块-SFP+-10G-多模模块(850nm,0.3km,LC)
OSX010000 光模块-SFP+-10G-单模模块(1310nm,10km,LC)
OSX040N01 光模块-SFP+-10G-单模模块(1550nm,40km,LC)
OSXD22N00 光模块-SFP+-10G-单模模块(1310nm,0.22km,LC,LRM)
SFP-10G-USR 光模块-SFP+-10G-多模模块(850nm,0.1km,LC)
SFP-10G-ZR 光模块-SFP+-10G-单模模块(1550nm,80km,LC)
SFP-10G-ZCW1571 光模块-SFP+-10G-单模模块(CWDM,1571nm,70km,LC)
SFP-10G-ZCW1591 光模块-SFP+-10G-单模模块(CWDM,1591nm,70km,LC)
SFP-10G-ZCW1611 光模块-SFP+-10G-单模模块(CWDM,1611nm,70km,LC)
SFP-10G-iLR 光模块-SFP+-9.8G-单模模块(1310nm,1.4km,LC)
40GE-QSFP/CFP光模块
QSFP-40G-LX4 40GBase-LX4光模块-QSFP+-40G-单模(1310nm,2km,LC)-多模(1310nm,0.15km,LC)
QSFP-40G-iSM4 40GBase-iSM4光模块-QSFP+-40G-单模模块(1310nm,1.4km,MPO) (可对接4个SFP+)
QSFP-40G-eSM4 40GBase-eSM4光模块-QSFP+-40G-单模模块(1310nm,10km,MPO) (可对接4个SFP+)
QSFP-40G-iSR4 40GBase-iSR4光模块-QSFP-40G-多模模块(850nm,0.15km,MPO)(对接4个SFP+)
QSFP-40G-LR4 40GBase-LR4光模块-QSFP+-40G-单模模块(1310nm,10km,LC)
QSFP-40G-eSR4 40GBase-eSR4光模块-QSFP+-40G-多模模块(850nm,0.3km,MPO)(可对接4个SFP+)
CFP-40G-SR4 高速光模块-CFP-40G-多模模块(850nm,4*10G,0.1km,MPO)
CFP-40G-LR4 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,10km,直口LC)
CFP-40G-ER4 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,40km,直口LC)
QSFP-40G-ER4 40GBase-ER4光模块-QSFP+-40G-单模模块(1310nm,40km,LC)
CFP-40G-ZR4 高速光模块-CFP-40G-单模模块(1550nm 波段,41.25G,80km,直口LC)
100GE-QSFP/CFP光模块
CFP-100G-SR10 高速光模块-CFP-100G-多模模块(850nm,10*10G,0.1km,MPO)(可对接10个SFP+或2个QSFP+)
CFP-100G-LR4 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,10km,直口LC)
CFP-100G-ER4 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,40km,直口LC)
CFP-100GE-ZR4 100GBase-CFP模块-100G-单模模块(1310nm 波段,4*25G,80km,直口LC)
QSFP-100G-CLR4 高速光模块-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km
QSFP-100G-CWDM4 高速光模块-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km
QSFP-100G-ER4-Lite 100GBase-ER4-Lite光模块-QSFP28-100G-单模模块(1310nm,30km(FEC OFF),40km(FEC ON),LC)
QSFP-100G-LR4 100GBase-LR4光模块-QSFP28-100G-单模模块(1310nm,10km,LC)
QSFP-100G-SR4 100GBase-SR4光模块-QSFP28-100G-多模模块(850nm,0.1km,MPO)
QSFP-100G-PSM4 100GBase-PSM4光模块-QSFP28-100G-单模模块(1310nm,0.5km,MPO)
BIDI-SFP光模块
SFP-FE-LX-SM1310-BIDI 光模块-eSFP-FE-BIDI单模模块(TX1310/RX1550,15km,LC)
SFP-FE-LX-SM1550-BIDI 光模块-eSFP-FE-BIDI单模模块(TX1550/RX1310,15km,LC)
SFP-GE-LX-SM1310-BIDI 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,10km,LC)
SFP-GE-LX-SM1490-BIDI 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,10km,LC)
LE2MGSC40ED0 光模块-SFP-GE-BIDI单模模块(TX1490/RX1310,40km,LC)
LE2MGSC40DE0 光模块-SFP-GE-BIDI单模模块(TX1310/RX1490,40km,LC)
SFP-GE-ZBXD1 光模块-eSFP-GE-单纤双向模块(1570nm(Tx)/1490nm(Rx),80km,LC)
SFP-GE-ZBXU1 光模块-eSFP-GE-单纤双向模块(1490nm(Tx)/1570nm(Rx),80km,LC)
BIDI-SFP+光模块
SFP-10G-ER-SM1330-BIDI 光模块-SFP+-10G-BIDI单模模块(TX 1330nm/RX 1270nm,40km,LC)
SFP-10G-ER-SM1270-BIDI 光模块-SFP+-10G-BIDI单模模块(TX 1270nm/RX 1330nm,40km,LC)
SFP-10G-BXU1 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1270nm/RX1330nm,10km,LC)
SFP-10G-BXD1 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1330nm/RX1270nm,10km,LC)
高速电缆
SFP-10G-CU1M SFP+-10G-高速电缆-1m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用
SFP-10G-CU3M SFP+-10G-高速电缆-3m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用
SFP-10G-CU5M SFP-10G-CU5M-高速电缆-5m-(SFP+20M)-(CC2P0.254黑)-(SFP+20M)-室内用阻燃低烟无卤
SFP-10G-AC10M SFP+-10G-有源高速电缆-10m-(SFP+20公)-(CC2P0.32黑(S))-(SFP+20公)-室内用
QSFP-4SFP10G-CU1M QSFP+-4SFP+10G-高速电缆-1m-(QSFP+38公)-(CC8P0.254黑(S))-(4*SFP+20公)-室内用
QSFP-4SFP10G-CU3M QSFP+-4SFP+10G-高速电缆-3m-(QSFP+38公)-(CC8P0.32黑(S))-(4*SFP+20公)-室内用
QSFP-4SFP10G-CU5M QSFP+-4SFP+10G-高速电缆-5m-(QSFP+38公)-(CC8P0.4黑(S))-(4*SFP+20公)-室内用
QSFP-40G-CU1M QSFP+-40G-高速电缆-1m-(QSFP+38公)-(CC8P0.254黑(S))-(QSFP+38公)-室内用
QSFP-40G-CU3M QSFP+-40G-高速电缆-3m-(QSFP+38公)-(CC8P0.32黑(S))-(QSFP+38公)-室内用
QSFP-40G-CU5M QSFP+-40G-高速电缆-5m-(QSFP+38公)-(CC8P0.4黑(S))-(QSFP+38公)-室内用
QSFP-100G-CU1M 高速电缆-100G QSFP28无源高速电缆-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太网100GbE
QSFP-100G-CU3M 高速电缆-100G QSFP28无源高速电缆-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太网100GbE
QSFP-100G-CU5M 高速电缆-100G QSFP28无源高速电缆-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太网100GbE
光线缆
SFP-10G-AOC3M AOC光模块-SFP+-850nm-1G~10G-0.003km
SFP-10G-AOC10M AOC光模块-SFP+-850nm-1G~10G-10m
QSFP-H40G-AOC10M 光收发一体模块-QSFP+-40G-(850nm,10m,AOC)
QSFP-4SFP10-AOC10M 光收发一体模块-QSFP+-40G-(850nm,10m,AOC)(对接4个SFP+)
QSFP-100G-AOC10M 高速光模块-QSFP28 转QSFP28 AOC-850nm-100G--8.4dBm-2.4dBm--5.2dBm-0.01km
电源
PAC3KS54-CB 3000W 交流电源模块
PAC-2200WF 2200W交流电源模块
PDC-2200WF 2200W直流电源模块
W2PSA0800 800W交流电源模块
软件
ET1SBSM28000 S12700 V200R008C00 软件
ET1SBSM2A000 S12700 V200R010C00 软件
ET1SBSM2B010 S12700 V200R011C10 软件
ET1SBSM2C000 S12700 V200R012C00 软件
License
ET1SMPLS0000 MPLS功能授权
ET1SNQA00000 NQA功能授权
ET1SIPV60000 IPv6功能授权
ET1SSVFF0000 SVF功能授权(适用S12700系列)
ET1SVXLAN000 VXLAN增强功能授权(适用S12700系列)
ET1SSSP00000 业务分流平台功能授权
ET1SFIB128K0 X系列单板FIB资源授权-128K
ET1SFIB512K0 X系列单板FIB资源授权-512K
ET1SWL512AP0 WLAN无线接入控制器AP资源授权-512AP(配合X系列单板使用)
ET1SWL128AP0 WLAN无线接入控制器AP资源授权-128AP(配合X系列单板使用)
ET1SWL64AP00 WLAN无线接入控制器AP资源授权-64AP(配合X系列单板使用)
ET1SWL16AP00 WLAN无线接入控制器AP资源授权-16AP(配合X系列单板使用)
ET1SPPPOE4K0 PPPoE接入用户资源授权-4K(配合X系列单板使用)
ET1SPPPOE8K0 PPPoE接入用户资源授权-8K(配合X系列单板使用)
ET1SPPPOE16K PPPoE接入用户资源授权-16K(配合X系列单板使用)
L-ACU2-128AP ACU2无线接入控制器AP资源授权(128 AP)
L-ACU2-256AP ACU2无线接入控制器AP资源授权(256 AP)
L-ACU2-384AP ACU2无线接入控制器AP资源授权(384 AP)
L-ACU2-512AP ACU2无线接入控制器AP资源授权(512 AP)
资料
ET1IV2RCC0C0 S12700 敏捷交换机 产品文档



组网应用



在企业园区网的典型应用

  • S12700部署在园区网核心。S12700内置随板AC,无需额外购买AC硬件,减少建网投资;同时整机转发性能可达4T-bit,解决外置AC处理性能瓶颈,助力客户向802.11ac和802.11ax时代平滑演进。S12700实现有线无线真正融合,即统一的设备管理、统一的用户管理和统一的业务管理,提供一致的用户体验。


在校园网的典型应用

  • S12700部署在校园网核心。S12700支持统一用户管理,客户无需额外购买BRAS硬件,减少建网投资;支持多级H-QoS,实现精细化的用户/业务管理。S12700实现有线无线真正融合,即统一的设备管理、统一的用户管理和统一的业务管理,提供一致的用户体验。


在视频会议、桌面云和监控承载网场景的典型应用

  • S12700随板自带大缓存,确保突发业务流量不丢包,视频不花屏。S12700提供百万级硬件表项规格:高达1M MAC表项,3M FIB表项,支撑大容量终端接入,在IPv6、物联网演进上具备业界领先的扩展性。S12700支持端到端的硬件级可靠性方案,支持iPCA精准运维技术,提供高可靠、高质量、可扩展的视频承载和监控解决方案。


在城域网的典型应用

  • S12700部署在广电、教育城域网核心或汇聚。S12700支持3M FIB表项,满足城域网核心节点大路由应用。S12700支持CSS2交换网硬件集群技术,源自高端核心路由器的集群技术带来运营级的可靠性保障。S12700全面支持L2/L3 MPLSVPN,提供高可靠、安全可扩展的城域网承载方案。


在企业数据中心的典型应用

  • S12700部署在企业数据中心核心或者汇聚。S12700支持4*100GE、8*40GE、48*10GE等高密板卡,满足数据中心核心、汇聚节点海量数据吞吐能力。S12700支持CSS2交换网硬件集群技术,支持高达1.92T集群带宽,4us业界低跨框时延,助力客户组建高性能、高可靠、低时延的数据中心网络。


“以上数据和图片来源于厂商”
