延迟低，性能卓越

专为实现可靠的服务器聚合和经济实惠的部署而设计。

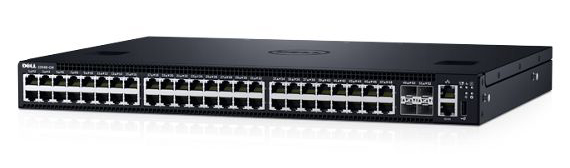

产品外观

产品特征




针对数据中心优化的高性能1 GbE交换机

Dell Networking S系列1 GbE交换机已针对高性能数据中心环境进行了优化，能够：

> 提供较低的延迟、卓越的性能、高密度以及硬件和软件冗余
> 利用S系列或Z系列核心交换机，提供Active Fabric设计，从而打造双层1/10/40 GbE数据中心网络体系结构
> 为企业、Web 2.0和云服务提供商的数据中心网络中的ToR应用程序提供理想的解决方案


针对开放式网络环境而优化

借助基于开放式标准的ON（开放式网络）交换机，获得比专有网络高的敏捷性、多的选择和低的成本。

> 分离式硬件/软件解决方案可以提高您的数据中心的自由度和灵活性。
> 支持开放网络安装环境(ONIE)，可实现零接触式备用网络操作系统安装。
> 您选择的网络操作系统可帮助简化数据中心结构协调和自动化。
>由基于Linux的开源应用程序和工具组成的一整套生态系统可提供更多选项来优化和管理您的网络。


专为经济实惠的部署而构建

精选S系列受管1/10 GbE交换机受戴尔开放式自动化架构的支持，后者是一套相互关联的网络管理工具，可以配合使用，也可以单独使用，能够提供灵活可用的可管理网络并帮助降低运营成本。
开放式自动化框架可以利用Dell Networking操作系统OS9软件的功能，在虚拟数据中心环境中实现网络自动化。这有助于S系列交换机高效地作出响应与调整以适应不断变化的应用需求。


Dell Networking S3148P

> 48个RJ45 10/100/1000 Mb自动感应PoE+端口
> 两个集成的10 GbE SFP+端口
> 两个支持铜缆或光纤的GbE组合介质端口
> 两个专用后置堆叠端口
> 一个热插拔扩展模块托架
> 一个热插拔电源（1100W交流电）
> 双热插拔电源托架（提供选配电源）


Dell Networking S3148

> 48个RJ45 10/100/1000 Mb自动感应端口
> 两个集成的10 GbE SFP+端口
> 两个支持铜缆或光纤的GbE组合介质端口
> 两个专用后置堆叠端口
> 一个热插拔扩展模块托架
> 一个热插拔电源（200W交流电）
> 双热插拔电源托架（提供选配电源）


Dell Networking S3124P

> 24个RJ45 10/100/1000 Mb自动感应PoE+端口
> 两个集成的10 GbE SFP+端口
> 两个支持铜缆或光纤的GbE组合介质端口
> 两个专用后置堆叠端口
> 一个热插拔扩展模块托架
> 一个热插拔电源（715W交流电）
> 双热插拔电源托架（提供选配电源）


Dell Networking S3124F

> 24个SFP 1000 Mb自动感应端口
> 两个集成的10 GbE SFP+端口
> 两个支持铜缆或光纤的GbE组合介质端口
> 两个专用后置堆叠端口
> 一个热插拔扩展模块托架
> 一个热插拔电源（200W交流电）
>双热插拔电源托架（提供选配电源）


Dell Networking S3124

> 24个RJ45 10/100/1000 Mb自动感应端口
> 两个集成的10GbE SFP+端口
> 两个支持铜缆或光纤的GbE组合介质端口
> 两个专用后置堆叠端口
> 一个热插拔扩展模块托架
> 一个热插拔电源（200W交流电）
> 双热插拔电源托架（提供选配电源）


Dell Networking S3048-ON

这一低延迟ToR交换机具有48个1 GbE端口和4个10 GbE端口，采用高密度1U设计，最高可达到260 Gbps的性能，可以为高性能环境中的应用程序加速。S3048-ON还支持开放网络安装环境(ONIE)，可实现零接触式备用网络操作系统安装。


技术规格


Dell Networking S系列1 GbE交换机
特性	技术规格
机箱包含项	尺寸（英寸）（高 x 宽 x 深）： 1.7126 x 17.0866 x 16.0236 尺寸（毫米）（高 x 宽 x 深）：  43.5 x 434.0 x 407.0 S3124： 大致重量（磅）（不含模块）：13.2277 大致重量（千克）（不含模块）：6 电源(W)：200 最大散热输出（BTU/小时）：182.55 最大功耗(W)：53.5  S3124F： 大致重量（磅）（不含模块）：13.2277 大致重量（千克）（不含模块）：6 电源(W)：200 最大散热输出（BTU/小时）：228.96 最大功耗(W)：67.1  S3124P： 大致重量（磅）（不含模块）：14.5505 大致重量（千克）（不含模块）：6.6 电源(W)：715或1100 最大散热输出（BTU/小时）：4391.42 最大功耗(W)：1287  S3148： 大致重量（磅）（不含模块）：13.8891 大致重量（千克）（不含模块）：6.3 电源(W)：200 最大散热输出（BTU/小时）：221.11 最大功耗(W)：64.8  S3148P： 大致重量（磅）（不含模块）：15.2119 大致重量（千克）（不含模块）：6.9 电源(W)：1100 最大散热输出（BTU/小时）：7319.04 最大功耗(W)：2145  S3048-ON： 大致重量（磅）（不含模块）：12.8 大致重量（千克）（不含模块）：5.8 电源(W)：200 最大散热输出（BTU/小时）：290 BTU/小时（最大值，87 W，216 BTU/小时）(典型值，65 W) 最大功耗(W)：87
堆叠属性	集成后置迷你SAS堆叠端口：2个21 Gbps 最远堆叠距离（米）：3 最大堆叠速率（全双工）：84 Gbps
工作环境条件	工作温度（摄氏度）：0 °C至45 °C 工作温度（华氏度）：32 °F至113 °F 存储温度（摄氏度）：-40 °C至65 °C 存储温度（华氏度）：-40 °F至149 °F  相对工作湿度：95 % 相对存储湿度：85 % 电源效率：不低于80 %（所有工作模式下）
端口属性	管理和配置端口属性： 1个支持RS232信号的RJ45控制台/管理端口：前置1个 带外(OOB)管理端口(10/100/1000BASE-T)：前置 1个用于配置的USB (Type A)端口：前置  标准流量端口特性： 自动协商速度和流量控制 自动MDI/MDIX端口镜像 基于流量的端口镜像 广播风暴控制 每种端口设置均符合高能效以太网标准 包括管理配置文件在内的端口配置文件支持  S3124： 1 GbE端口属性： 24个RJ45自动感应(1 Gb/100 Mb/10 Mb)固定端口 集成10 GbE SFP+专用端口：2个 集成GbE SFP组合端口：2个 集成GbE 10/100/1000BASE-T RJ45组合端口：不提供 增强型以太网供电(PoE+)：不提供 每端口最大PoE功率：不提供  S3124F： 1 GbE端口属性： 24个SFP (1 Gb/100 Mb)固定端口 集成10 GbE SFP+专用端口：2个 集成GbE SFP组合端口：不提供 集成GbE 10/100/1000BASE-T RJ45组合端口：2个 增强型以太网供电(PoE+)：不提供 每端口最大PoE功率：不提供 S3124P： 1 GbE端口属性： 24个RJ45自动感应(1 Gb/100 Mb/10 Mb) PoE+固定端口 集成10 GbE SFP+专用端口：2个 集成GbE SFP组合端口：2个 集成GbE 10/100/1000BASE-T RJ45组合端口：不提供 增强型以太网供电(PoE+)：标配 每端口最大PoE功率：在24个端口上每端口为30.8 W（可能需要第二个电源模块）  S3148： 1 GbE端口属性： 48个RJ45自动感应(1 Gb/100 Mb/10 Mb)固定端口 集成10 GbE SFP+专用端口：2个 集成GbE SFP组合端口：2个 集成GbE 10/100/1000BASE-T RJ45组合端口：不提供 增强型以太网供电(PoE+)：不提供 每端口最大PoE功率：不提供  S3148P： 1 GbE端口属性： 48个RJ45自动感应(1 Gb/100 Mb/10 Mb) PoE+固定端口 集成10 GbE SFP+专用端口：2个 集成GbE SFP组合端口：2个 集成GbE 10/100/1000BASE-T RJ45组合端口：不提供 增强型以太网供电(PoE+)：标配  每端口最大PoE功率：在48个端口上每端口为30.8 W（可能需要第二个电源模块）  S3048-ON： 1 GbE端口属性： 48个RJ45自动感应(1 Gb/100 Mb/10 Mb)固定端口 集成10 GbE SFP+专用端口：4个 集成GbE SFP组合端口：不提供 集成GbE 10/100/1000BASE-T RJ45组合端口：不提供 增强型以太网供电(PoE+)：不提供 每端口最大PoE功率：不提供
可选功能	模块（可选）： S3124/S3124F/S3124P： 2端口10 Gb BASE-T RJ45热插拔上行链路模块：选配 2端口10 Gb SFP+热插拔上行链路模块：选配 2端口40 Gb QSFP+热插拔模块：不提供 堆叠模块：不提供  S3148/S3148P： 2端口10 Gb BASE-T RJ45热插拔上行链路模块：选配 2端口10 Gb SFP+热插拔上行链路模块：选配 2端口40 Gb QSFP+热插拔模块：不提供 堆叠模块：不提供  S3048-ON： 2端口10 Gb BASE-T RJ45热插拔上行链路模块：不提供 2端口10 Gb SFP+热插拔上行链路模块：不提供 2端口40 Gb QSFP+热插拔模块：不提供 堆叠模块：不提供  电源（可选）： S3124/S3124F： 200 W、热插拔、配备V锁，为非PoE交换机增添冗余：选配 715 W、热插拔，增添冗余或为所有PoE+端口完全供电：不提供 1100 W、热插拔，增添冗余或为所有PoE+端口完全供电：不提供  S3124P： 200 W、热插拔、配备V锁，为非PoE交换机增添冗余：不提供 715 W、热插拔，增添冗余或为所有PoE+端口完全供电：选配 1100 W、热插拔，增添冗余或为所有PoE+端口完全供电：选配  S3148： 200 W、热插拔、配备V锁，为非PoE交换机增添冗余：选配 715 W、热插拔，增添冗余或为所有PoE+端口完全供电：不提供 1100 W、热插拔，增添冗余或为所有PoE+端口完全供电：不提供  S3148P： 200 W、热插拔、配备V锁，为非PoE交换机增添冗余：不提供 715 W、热插拔，增添冗余或为所有PoE+端口完全供电：不提供 1100 W、热插拔，增添冗余或为所有PoE+端口完全供电：选配  S3048-ON： 200 W、热插拔、配备V锁，为非PoE交换机增添冗余：不提供 715 W、热插拔，增添冗余或为所有PoE+端口完全供电：不提供 1100 W、热插拔，增添冗余或为所有PoE+端口完全供电：不提供
电力和冷却硬件	内置热插拔电源托架：2个 热插拔电源（随附）：1个 集成电源（不可拆卸）：不提供 外部电源：不提供 电源冗余：选配 可拆卸风扇：不提供 变速风扇：标配 通风：IO至PSU（正常）
交换机属性	线速第2层交换 线速第3层路由 板载双固件映像 用于环境监控的温度传感器 线缆诊断 光纤收发器(SFP/SFP+)诊断 交换机审核支持  S3124/S3124F/S3124P： 交换机结构传输速率（全双工）：212 Gbps 转发速率：158 Mpps CPU内存：2 GB 闪存：256 MB 数据包缓冲区内存：4 MB  S3148/S3148P： 交换机结构传输速率（全双工）：260 Gbps 转发速率：193 Mpps CPU内存：2 GB 闪存：256 MB 数据包缓冲区内存：4 MB  S3048-ON： 交换机结构传输速率（全双工）：260 Gbps 转发速率：131 Mpps CPU内存：2 GB 闪存：8 GB固态硬盘 数据包缓冲区内存：4 MB

“以上数据和图片来源于厂商”
