无忧网络集成

利用添加的全面的第2层/第3层交换模式，简化FX2布线并增强FX体系结构的聚合IO和光纤通道功能。

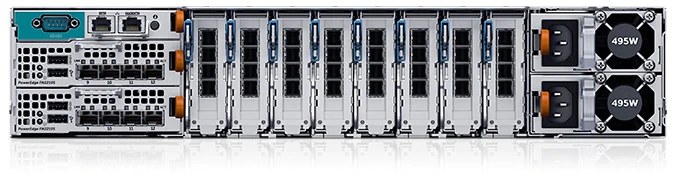

产品外观

产品特征


降低布线复杂性

FN IO模块(FN IOM)专为作为PowerEdge FX体系结构一部分的PowerEdge FX2融合基础架构机箱而设计。FX2融合基础架构每个机箱可支持最多2个FN IOM，同时还提供多达8个10 GbE内部端口以及冗余冷却风扇和电源。

FN IOM最多可将FX2接口从8个简化为1个，从而显著降低布线复杂性。凭借零接触部署和预配置的功能，即插即用的便利性可支持第2层控制。因此，可利用戴尔刀片式服务器IO管理器实现快速、轻松的网络部署，同时可利用Dell Networking OS 9通过CLI对FN IOM执行额外管理来实现全面的第3层交换功能。

以双模式功能运行

FN IO模块能够以两个单独的模式运行。

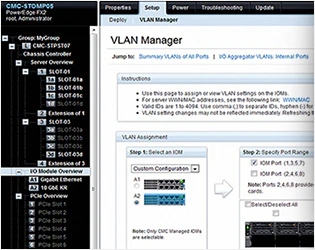

> 即插即用模式，可让管理员不必配置网络设置即可配置FN IOM。该设备通过戴尔刀片式服务器IO管理器的简单GUI界面管理。
> 全交换模式，可实现第3层交换功能。这样即可实现Dell OS 9命令行界面控制，包括路由协议、多播功能、访问控制列表、IPv4和IPv6支持，以及可用于实现软件定义的联网的OpenFlow功能。

优化FX2性能

提升FX2机箱内东西向流量，实现卓越的网络性能。FN IO模块可充分利用高性能10 GbE吞吐量和新一代PowerEdge服务器，让您可以轻松连接至高密度网络体系结构。

除8个10 GbE内部端口之外，FN IOM还支持上行链路端口链路聚合组(LAG)和虚拟链路中继(VLT)。

简化聚合IO和光纤通道连接

选择适合您环境的模块，利用您选择的外部端口配置简化连接。

> SFP+ (FN410s)：具有4个10 GbE SFP+端口，通过光纤实现远距离连接并减少延迟。
> 10GBASE-T (FN410t)：具有4个10GBASE-T端口，可支持经济实惠的长达100米的铜缆。
> FC/SFP+组合(FN2210s)：具有2个2/4/8 Gbps光纤通道端口*和2个10 GbE SFP+端口（最多4个支持重启功能的10 GbE SFP+端口），可支持在FX2机箱内直接聚合，同时减少布线和适配器。

支持并简化LAN/SAN聚合

通过零接触聚合IO激活支持全面的数据中心桥接(DCB)，从而支持将服务器节点连接至上游交换机的自动LAN/SAN聚合系统。此解决方案可以：

> 减少高达75 %的布线
> 减少多达50 %的现有LAN/SAN适配器
> 减少高达75 %的上游架顶式(ToR)端口

此外，FN IOM可轻松连接到Dell Networking S5000 10/40 GbE交换机。该交换机具有多达64个SFP+端口和多达12个光纤通道端口，并提供全面的光纤通道结构服务支持

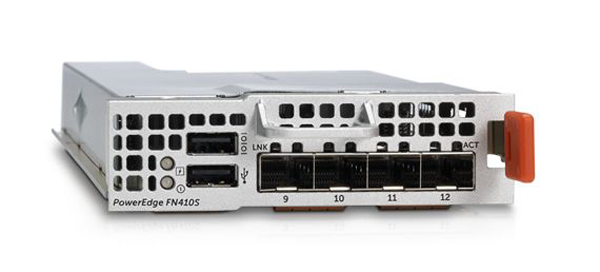

FN410s 4端口SFP+ IO模块

> 4个SFP+ 10 GbE连接端口
> 支持光纤和DAC电缆介质

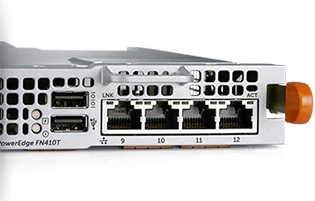

FN410t 4端口10GBASE-T IO模块

> 4个10GBASE-T连接端口
> 支持经济实惠的长达100米的铜缆介质

FN2210s 4端口组合光纤通道/以太网I/O模块

> 最多可配2个2/4/8 Gbps光纤通道端口*和2个SFP+ 10 GbE端口
> 最多可配4个SFP+ 10 GbE端口（通过重新启动）
> NPG光纤通道和全面的光纤通道结构服务
> 功能


技术规格


FN IO聚合器
特性	技术规格
其他功能	FCoE - 支持： FCoE初始化协议(FIP) v1 FN410S和FN410T支持FCoE中转（FIP侦听桥） 本机FCoE转发 FN2210S支持NPIV代理网关(NPG) FCoE-FC转发/F端口 – 仅FN2210S支持 动态FCoE到FC负载平衡
	数据中心桥接： IEEE 802.1Qbb基于优先级的流量控制(PFC) IEEE 802.1Qaz增强型传输选择(ETS) 数据中心桥接交换(DCBx) DCBx应用程序TLV（iSCSI、FCoE）
	安全性选项： 854 Telnet 959 FTP 1321 MD5 1350 TFTP 2474差分服务 2865 RADIUS 3164系统日志 4254 SSHv2 draft-grant-tacacs-02 TACACS+ 4807 IPSec SPD MIB 4301 IPSec
	通用IPv4协议： 768 UDP 791 IPv4 792 ICMP 793 TCP 826 ARP 1027代理ARP* 1035 DNS（客户端）* 1042以太网传输 1191路径MTU发现* 1305 NTPv3 1519 CIDR 1542 BOOTP（中继）* 1812路由器* 1858 IP片段筛选* 2131 DHCP（中继、客户端、服务器）* 3021 31位前缀 3046 DHCP选项82* 3069专用VLAN* 3128极小数据段攻击防护
	通用IPv6协议： 2460 IPv6* 1858 IP片段筛选* 2461邻居发现* 2675超长包（部分）* 3587全局单播地址格式* 2462无状态地址自动配置（部分）* 4291寻址* 2463 ICMPv6* 4861管理端口IPv6主机 1981 IPv6路径MTU发现
	SDN/Openflow：Openflow 1.0，可扩展
环境	电源：100–240 V交流电，50/60 Hz 最大 散热输出：955.36 BTU/小时 最大 系统电流消耗：100/120 V交流电时为2 A，200/240 V交流电时为1 A 最大 功耗：123 W ISO 7779 A加权声压级：73.4 °F (23 °C)时为59.6 dBA 工作温度：0 °C至60 °C（32 °F至140 °F） 工作湿度：10 %至85 %（相对湿度），无冷凝 最大 非工作条件限制：存放温度：-40 °C到70 °C（-40 °F至158 °F） 存放湿度：5 %至95 %（相对湿度），无冷凝
IEEE合规性	802.1AB LLDP 802.1p L2优先级划分 802.3ab千兆位以太网(1000Base-T) 802.3ad符合LACP的链路聚合 802.3ae 10 GbE (10GBase-X) 802.3u快速以太网(100Base-TX) 802.3x流量控制 802.3z千兆位以太网(1000Base-X) ANSI/TIA-1057 LLDP-MED MTU 12 KB
管理	1155 SMIv1、1156 Internet MIB、1157 SNMPv1、1212简明MIB定义、1215 SNMP陷阱、1493网桥MIB、1850 OSPFv2 MIB、1901基于社区的SNMPv2、2011 IP MIB、2012 TCP MIB、2013 UDP MIB、2096 IP转发表MIB、2570 SNMPv3、2571管理框架、2572消息处理与分发、2575 SNMPv3 VACM、2576 SNMPv1/v2/v3共存、2578 SMIv2、2579 SMIv2文本惯例、2580 SMIv2一致性声明、2618 RADIUS验证MIB、2665类以太网接口MIB、2787 VRRP MIB 2819 RMON MIB（组1、2、3、9）、2863接口MIB、3273 RMON大容量MIB、3416 SNMPv2、3418 SNMP MIB、3434 RMON大容量报警MIB、 ANSI/TIA-1057 LLDP-MED MIB、IEEE 802.1AB LLDP MIB、IEEE 802.1AB LLDP DOT1 MIB、IEEE 802.1AB LLDP DOT3 MIB、sFlow.org sFlowv5、FORCE10-IF-EXTENSION-MIB、FORCE10-LINKAGG-MIB、FORCE10-COPY-CONFIG-MIB、FORCE10-MON-MIB、FORCE10-PRODUCTS-MIB、FORCE10-MS-CHASSIS-MIB、FORCE10-SMI FORCE10-SYSTEM-COMPONEN-MIB、FORCE10-TC-MIB、FORCE10-TRAP-ALARM-MIB、 FORCE10-FIPSNOOPING-MIB、FORCE10-DCB-MIB、LLDP-EXT-DOT1-DCBX-MIB、 IEEE8021-PFC-MIB、DELLl_ITA.REV_1_1.MIB、F10-JUMPSTART-MIB、FORCE10-MSTP-MIB、F10-FPSTATS.MIB、f10-VirtualLinkTrunk.MIB、F10-DCBX.MIB、 F10-MS-PLATFORM.MIB
多播	4541 IGMPv1/v2侦听 1112 IGMPv1* 3569适用于IPv4的SSM* 2236 IGMPv2* 4541 IGMPv1/v2侦听 3376 IGMPv3 draft-ietf-pim-sm-v2-new-05 PIM-SM
性能	MAC地址数：64,000 交换机结构传输速率：240 Gbps（全双工） 转发速率：179 Mpps 链路聚合：每组最多12个成员，24个LAG组（支持堆叠） 独立模式：每组最多4个成员，1个上行链路LAG组（端口-通道128默认模式） 堆叠模式：每组最多12个成员，1个上行链路LAG组（具有FN410S和FN410T的堆叠模式） PMUX模式：最多24个LAG组和多个上行链路LAG组 全交换模式：最多24个LAG组和多个上行链路LAG组 线速第2层交换：所有协议，包括IPv4 线速第3层路由*：IPv4和IPv6 数据包缓冲区内存：4 MB CPU内存：2 GB 全交换模式下的ACL入口和出口
端口属性	最多8个线速10 GbE服务器端口 当IOA处于手动模式时，支持本机1 GbE/10 GbE 1个USB（A型）端口，用于存储 1个USB（A型）端口，用于控制台/管理 FN410S： 4个线速固定1 GbE/10 GbE SFP+端口：支持 FN410T： 4个线速固定100 Mb/1 Gb/10 Gb BASE-T端口（支持自动协商）：支持 FN2210S： 2个线速固定式2/4/8 Gb光纤通道端口加2个线速1 GbE/10 GbE SFP+端口（默认模式）或4个线速固定式1 GbE/10 GbE SFP+端口（以太网模式）：支持
路由	第3层路由 - 全交换模式： 1058 RIPv1 2453 RIPv2 2154 MD5 (OSPF) 1587 NSSA (OSPF) 2328 OSPFv2 2740 OSPFv3 4222优先级划分和拥塞避免 4552 OSPFv3 IPsec身份验证 BGP： 1997 BGP社区 2385 BGP MD5 2439 BGP路由抖动抑制 2796 BGP路由反射 2918 BGP路由刷新 3065 BGP联盟 4360 BGP扩展社区 4893 BGP 4字节ASN 5396 BGP 4字节ASN表示法 draft-ietf-idr-restart-06 BG P平稳重启 1195使用IS-IS进行IPv4路由 5308使用IS-IS进行IPv6路由
堆叠属性	堆叠单位：最多6个IOA（使用通过CLI部署的10 GbE端口） 堆叠带宽：最高40 Gbps（使用1个10 GbE环形） 堆叠拓扑：环形和菊花链 虚拟链路中继(VLT)：使用VLT的mVLT和L2（通过CLI部署） 在VLT、PMUX和全交换模式下支持VLT。 FN410S和FN410T在堆叠、PMUX和全交换模式下支持堆叠。
VLAN	802.1Q VLAN标记 802.3ac VLAN标记帧扩展 本地VLAN 802.1D桥接、STP* 802.1s MSTP* 802.1w RSTP* Force10 PVST+* 2338 VRRP*

“以上数据和图片来源于厂商”
